Tổ hợp ATGM 9K116

Tổ hợp 9K116 là tổ hợp ATGM được

I - 9K116 ''Kastet''
1) Pháo chống tăng 100mm MT-12 & Hệ thống dẫn đường



Đạn dẫn đường chứa ATGM sẽ được phóng thông qua pháo chống tăng nòng trơn MT-12 bởi xạ thủ , việc dẫn đường được thực hiện bởi một thiết bị dẫn đường riêng biệt điều khiển bởi người dẫn bắn . Phương pháp dẫn bắn sẽ được mô tả chi tiết ở phần 9K116-1.
2) Đạn dẫn đường 3UBK10
Đạn dẫn đường 3UBK10 được sử dụng bởi pháo chống tăng MT-12, đầu đạn là tên lửa 9M117 sẽ được mô tả chi tiết ở phần sau.
+Tên
II - 9K116-1 ''Bastion''


Hệ thống là phiên bản 9K116 dành cho xe tăng T-55AM
1) Kính ngắm đa kênh 1K13-1


1K13 là kính ngắm đa kênh thuộc tổ hợp ATGM 9K116 cũng như các tổ hợp ATGM trên xe tăng khác  của Liên Xô. Kính được lắp vào vị trí kính tiềm vọng đêm TPN-1 trên T-55 .

1K13 gồm 2 kênh quan sát : kênh  ngắm đêm 5,5x với trường nhìn 6 độ và kênh dẫn bắn ngày 8x với trường nhìn 5 độ.

1 - Vạch căn chỉnh ? 2 - Đèn báo sẵn sàng 3 - Vạch lái 4 - Vạch ngắm 5- Trường dẫn bắn ( Chùm laser)

Ở kênh ngày , kính có thể sử dụng để dẫn bắn ATGM hoặc làm kính ngắm dự phòng . Để dẫn bắn ATGM  ,khối điện tử sẽ tạo ra tín hiệu điện ,kính sẽ sử dụng tín hiệu điện chuyển thành tín hiệu laser  , tín hiệu được mã hóa sử dụng bộ ổn định điều áp 9S831 ,phóng đại và phát ra mục tiêu . Hệ thống nhận biết ở đuôi tên lửa sẽ xác định được vị trí tương đối của tên lửa trên trường dẫn bắn và lái về vị trí chính xác





 Ở kênh nhìn đêm , kính không thể dẫn bắn ATGM  tuy nhiên khả năng chiến đấu trong đêm của T-55 và T-62 giờ đây cũng đã được cải thiện rất nhiều .

Nguồn : Tankograd

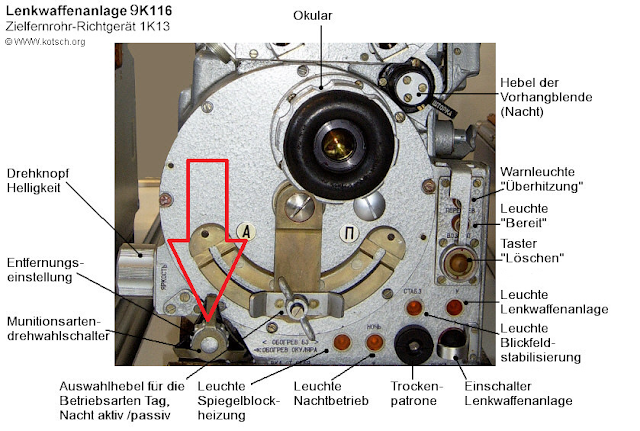

Hệ thống có 3 loại thước ngắm dành cho 3 loại đạn khác nhau , kính chỉ có thể hiện 1 thước ngắm cùng lúc do đó để thay đổi thước ngắm xạ thủ buộc phải sử dụng nút vặn nằm trên bảng điều khiển



Hệ thống cửa sập tự động trong kính được kết nối với hệ thống cò giúp bảo vệ kính khỏi ánh sáng từ nòng khi bắn

Kính được trang bị hệ thống ổn định độc lập giúp xạ thủ có thể giữ góc nhìn trong quá trình nạp đạn
2) Bộ chuyển đổi điện áp 9S831

Bộ chuyển đổi điện áp sẽ cung cấp điện cho khối điện tử  nhằm giúp kính tạo ra tia laser đồng thời điều chế tín hiệu laser ấy dưới dạng mã hóa .
3) Khối điện tử
4) Khối điều khiển
5) Đạn chống tăng dẫn đường 3UBK10-1

1-ATGM   2-Đai lắp ATGM  3-Vỏ đạn  4-Đai cố định ATGM  5-Vỏ bảo vệ  6-Thuốc phóng 7-Kíp nổ

3UBK10-1 được sử dụng bởi pháo nòng xoắn 100mm D10-T2S trên xe tăng T-55AM, đầu đạn của đạn là tên lửa chống tăng 9M117 .
Vỏ đạn chứa lượng thuốc phóng chỉ vừa đủ để phóng ATGM  , liều phóng  được kích nổ bởi kim hỏa 9Kh436 đặt trong kíp nổ , thuốc phóng là loại 9Kh295



Toàn bộ đạn có trọng lượng 25kg

+Tên lửa chống tăng có điều khiển  9M117

1-Cánh lái 2-Đầu đạn xuyên lõm 9N136M 3-Ống phun động cơ tên lửa  4- Động cơ tên lửa ( nhiên liệu rắn ) 5-Bộ phát điện  T-444 6-Bộ điều khiển 7-Bộ ổn định 9B827 8-Thiết bị bung cánh ổn định 9-Thiết bị nhận tín hiệu Laser 10-Cánh đuôi ổn định

Ảnh : Phần đầu của tên lửa , có thể thấy liều nổ lõm được đặt rất xa đầu của đạn

9M117 có tầm bắn 100 -4000m vận tốc khi bay 370 m/s và khối lượng 17,6 kg , đạn có thể hoạt động ở nhiệt độ từ -40 độ C đến 50 độ C khả năng bắn trúng mục tiêu ở khoảng cách 4000m là 80%.  Sau khi rời khỏi nòng , tên lửa sẽ bay cách mặt đất 3,5m và khi đến gần mục tiêu , tên lửa sẽ hạ xuống




 9M117  có đường kính 100mm và dài 1048mm sử dụng đầu đạn xuyên giáp 9N136M

Ngòi nổ 9N136M

Đầu đạn được đặt rất xa phần đầu của tên lửa nhờ đặt sau ngòi nổ và hệ thống lái giúp đầu đạn được đặt ở khoảng tiêu cự xuyên thủng thích hợp mà không cần mũi standoff chuyên biệt . Tên lửa sử dụng ngòi nổ nhanh 9E256 có kíp nổ đặt ở sau đầu đạn . Liều nổ được sử dụng là loại OKFOL có thành phần gồm 95% octogen và 5% Parafin ,OKFOL có mật độ 1,777g/cm khối và sơ tốc nổ 8670m/s .

Lớp phễu được làm bằng đồng , không rõ thành phần
Đầu đạn 9N136M có khả năng xuyên 550mm thép cán đồng nhất

6) Đạn chống tăng dẫn đường 3UBK10M-1


Đạn chống tăng dẫn đường 3UBK10M các phiên bản được sử dụng để phóng tên lửa chống tăng 9M117M
3UBK10M-1  dành cho pháo nòng xoắn D10-T2S nằm ở vị trí thứ 2 nằm từ trái sang  .

+Tên lửa chống tăng có điều khiển  9M117M


,Là phiên bản hiện đại hóa của 9M117 và được trang bị đầu đạn tandem , tên lửa có khả năng xuyên 600mm thép cán đồng nhất sau ERA / NERA

7) Đạn chống tăng dẫn đường 3UBK23-1


Đạn được thiết kế để phóng tên lửa chống tăng có dẫn đường 9M117M1-3 ''Arkan''

+Tên lửa chống tăng có điều khiển  9M117M1-3 ''Arkan''

 Tên lửa đã được cải thiện giúp tăng tầm bắn tối đa lên  5500m , sử dụng đầu đạn tandem có sức xuyên trung bình 750mm RHA sau ERA/NERA . Tên lửa có thể hoạt động ở nhiệt độ từ  -20 độ C đến 60 độ C và có khối lượng 19,5 kg

III - 9K116-2 ''Sheksna''



IV-9K116-3 ''Basnya''
Hệ thống ATGM 9K116 dành cho xe chiến đấu bộ binh BMP-3 , thành phần thiết bị và phương pháp hoạt động đều tương tự hệ thống của T-55AM  .  Sự khác biệt nằm ở đạn dẫn đường ( có hậu tố -3 ) nhằm thích hợp cho pháo nòng xoắn 100mm 2A70 và được trang bị kính ngắm đa kênh 1K13-2
